PREn-不銹鋼抗點蝕當量數(shù)

耐點蝕當量數(shù)（PREn）是一種基于這些合金的化學成分比較各種類型不銹鋼的耐點蝕性的理論方法。給定合金的PREn由數(shù)學模型確定，該數(shù)學模型利用該合金化學成分中的精選元素。PREn特別說明了該合金在含氯化物環(huán)境中耐點蝕的能力。PREn僅在同一不銹鋼系列（奧氏體，鐵素體，雙相不銹鋼）中有意義。PREN不能解釋為絕對值。

當今有多種使用的公式，其中包含更多數(shù)量的合金元素和/或元素的比例略有不同，以微調(diào)所得PRE值與實際抗點蝕性之間的預測關系。通常，要權衡鉬和氮的含量，以考慮它們對耐點蝕性的強烈影響。最普遍和廣泛接受的PREn公式是：

PREn =％Cr +（3.3 x％Mo）+（16 x％N）

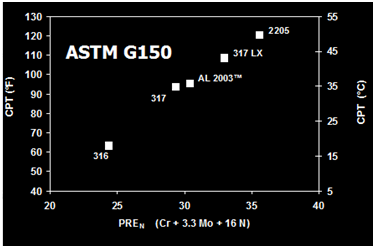

如下圖所示，對于幾種不銹鋼和雙相合金，結果是非常線性的。在這種情況下，將PREn相對于CPT（臨界點蝕溫度）作圖，CPT是基于大量實驗室測試的另一種預測工具。如ASTM G48或ASTM G150所述，CPT是在腐蝕性介質(zhì)中實際合金性能的量度，再次表明在高氯化物環(huán)境（如海水）中的相對點蝕性能。

另一種常見的PREn公式被認為適用于超級雙相不銹鋼，其中考慮了鎢。一些超級雙相產(chǎn)品，例如Rolled Alloy的Zeron?100，都含有鎢，可顯著提高耐腐蝕性。對于標準ISO 15156 / NACE MR0175，該公式為：

PREn =％Cr + 3.3 x（％Mo + 0.5％W）+ 16 x％N

PRE編號最適合用于比較合金組或等級合金，以便在各種應用中進行潛在考慮。它通常用于表明合金對各種服務環(huán)境的適用性。工程師通常認為PREn為32-35的最低要求，適用于奧氏體和雙相不銹鋼的海水服務。PREn大于40的雙相不銹鋼被認為可用于硫化氫環(huán)境。

PREn不適用于規(guī)范目的。不能說PREn為42.1的合金在海水中表現(xiàn)良好，而PREn為41.9的合金將失效。PREn的數(shù)字不是那么微調(diào)。不銹鋼協(xié)會提醒：

PREn編號可用于對不同等級進行排名和比較，
但不能用于預測特定等級是否
適合給定應用（在這種應用中點蝕可能是危險的）。

在對合金進行排名或選擇可能的服務候選者時，應考慮合金組的PREn。

• 雙相鋼比316不銹鋼更耐點蝕嗎？（是）

• 如果要求點蝕溫度為100°C，22Cr雙相不銹鋼是否足夠？（是）
